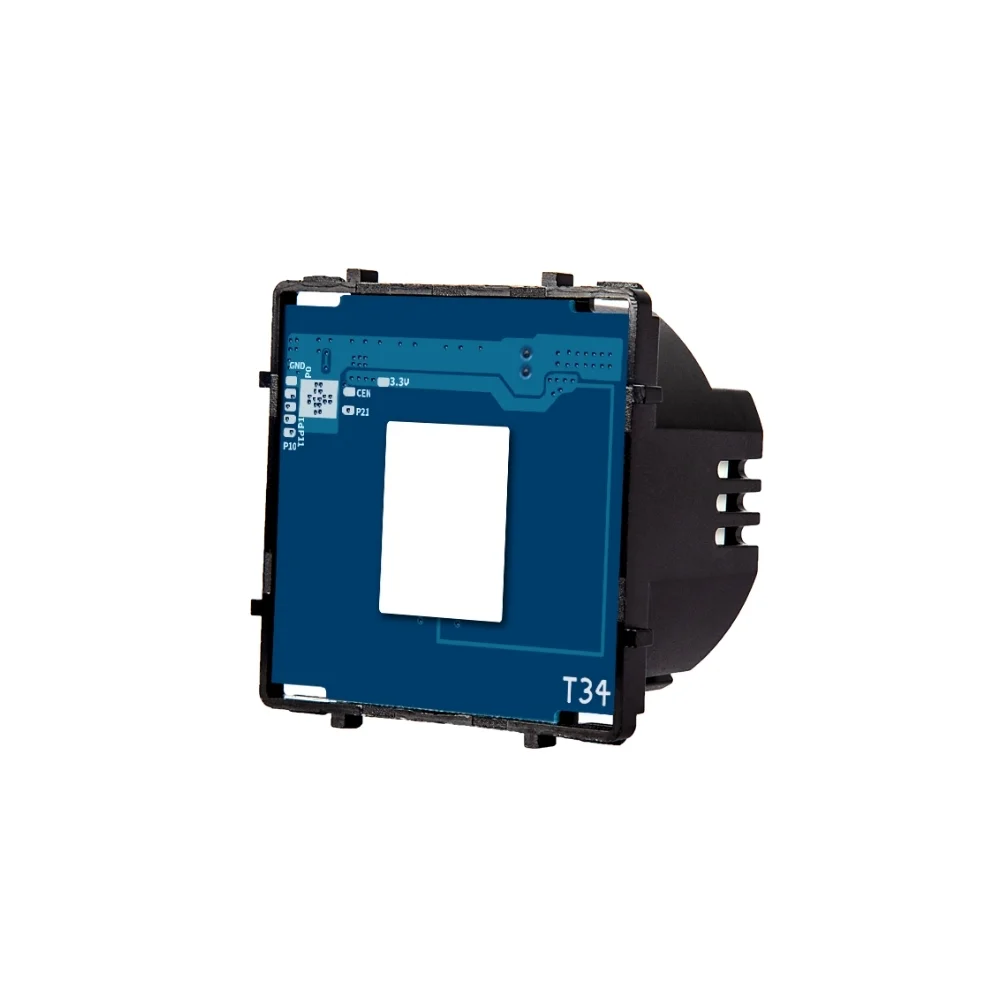

Modul dotykového tlačítka RT-C801IH (230V)
Detail, kterého si všimnete každý den. Modulární systém ROON.
Modul dotykového tlačítka s indikací RT-C801IH — dotykové tlačítko 1/0 pro zvonky, schodišťové automaty a push-dim stmívače. Univerzální kontakt — napěťový i beznapěťový. Vyžaduje vodič N — vhodné i pro ventilátory s doběhem.
Produkt je momentálně vyprodaný. Zadejte e-mail a jakmile jej naskladníme, obdržíte upozornění.
nad 3 000 Kč
na všechny produkty
skladem v ČR
bez udání důvodu
Popis produktu
Modul dotykového tlačítka pro 230 V instalace — pro ovládání impulzních relé, schodišťových automatů, push-dim stmívačů, ventilátorů s doběhem a dalších zařízení ovládaných krátkým spínacím signálem.
K dispozici jako klasické dotykové tlačítko 1/0 R-T601B (bez svorky N, dvouvodičové zapojení) pro odporovou zátěž a aplikace bez induktivního charakteru (zvonky, schodišťové automaty, impulzní relé, push-dim). Pro spínání induktivní zátěže (ventilátory s doběhem) a univerzální použití (napěťový + beznapěťový kontakt, např. řídicí jednotky rekuperace) jsou určeny varianty RT-C801IH (jednoduché) a RT-C802IH (dvojité) — vyžadují vodič N.
Orientační modré podsvícení ve vypnutém stavu pro snadné nalezení ve tmě, v zapnutém stavu svítí jasně.
Modul je k dispozici s malým dotykovým sklem (bílá, černá, zlatá) pro hliníkové rámečky, nebo jako samotný modul pro vsazení do skleněných panelů.
Modulární systém ROON
Modul dotykového tlačítka je jednou z funkcí modulárního systému ROON. V rámečku ho můžete kombinovat s libovolnými dalšími moduly — vypínač, žaluziový vypínač, zásuvka, USB nabíječka, RJ45. Více než 80 funkcí v jedné stavebnici.
Technické parametry
Elektrické parametry
- Provozní napětí
- 230 V AC, 50/60 Hz
- Max. zátěž odporová
- 10 A / 800 W (odporová)
- Celkový max. spínaný proud
- 10 A
- Vlastní spotřeba
- < 0,05 W
- Vyžadovaný vodič N
- Ano — vyžaduje vodič N (bez N nefunkční, LED adaptér nepomůže)
Rozměry produktu
- Rozměry modulu
- 47 × 47 mm
- Hloubka modulu v krabici
- 25 mm
Provozní podmínky
- Provozní teplota
- -10 až +50 °C
- Provozní vlhkost
- ≤ 80 % bez kondenzace
- Krytí IP
- IP20
Spínání a funkce
- Životnost spínacího relé
- 100 000 cyklů
- Reakční doba
- < 50 ms
- Funkce
- Dotykové tlačítko 1/0 — univerzální (napěťový i beznapěťový kontakt)
- Délka impulzu
- Odpovídá délce dotyku, nejkratší 200 ms
- Krátký dotyk (akce)
- Sepne kontakt po dobu dotyku
- Podsvícení
- Orientační modré ve vypnutém stavu, jasně modré v zapnutém stavu
Konstrukce a instalace
- Spínací prvek
- Mikrorelé (kontaktní)
- Dotyková technologie
- Kapacitní dotykový senzor
- Vhodné instalační krabice
- KU68, KP68, KPR68
- Norma
- EN 60669-1, EN 60669-2-1
- Certifikace
- CE, RoHS, REACH
- Kompatibilita s rámečky
- Skleněné a hliníkové rámečky ROON
