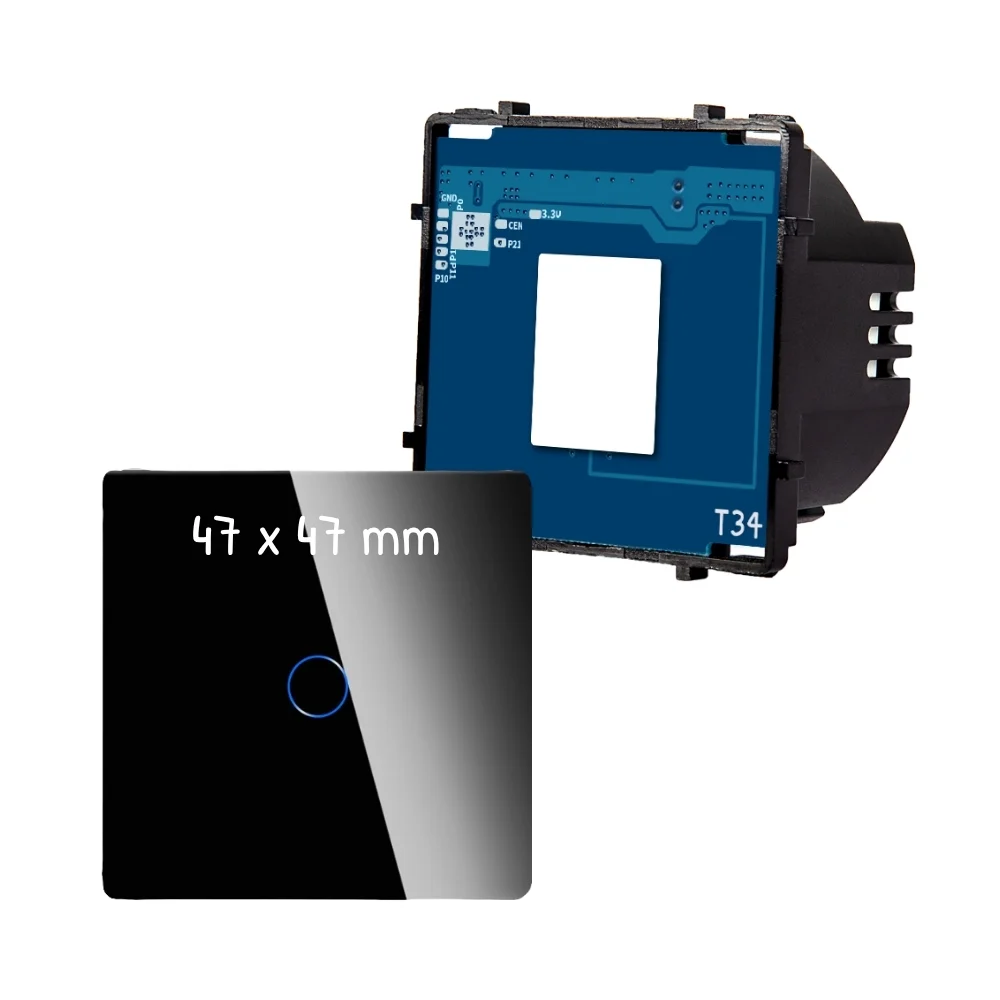

Modul schodišťového dotykového vypínače R-T601S+CR-B
Láska na první dotek. Modulární systém ROON.
Modul schodišťového dotykového vypínače R-T601S+CR-B pro řazení č.6/7 — ovládá jeden světelný okruh ze 2 nebo více míst (až 4 ovládací místa v okruhu).
Produkt je momentálně vyprodaný. Zadejte e-mail a jakmile jej naskladníme, obdržíte upozornění.
nad 3 000 Kč
na všechny produkty
skladem v ČR
bez udání důvodu
Popis produktu
Modul schodišťového dotykového vypínače (řazení č.6/7) pro ovládání jednoho světelného okruhu ze 2 a více míst. Vhodné pro chodby, schodiště, místnosti s vícero vstupy a dveřmi z obou stran.
Č.6 (přepínač) je určené pro ovládání ze 2 míst — instalujete dva vypínače č.6, propojené třemi vodiči. Č.7 (křížový přepínač) se používá uprostřed obvodu, pokud chcete ovládat ze 3 a více míst — kombinace č.6 na koncích a č.7 uprostřed. Maximálně 4 ovládací místa v okruhu.
Modul je k dispozici s malým dotykovým sklem (bílá, černá, zlatá) pro hliníkové rámečky, nebo jako samotný modul pro vsazení do skleněných panelů.
Dvě varianty: běžná (R-T601S) a wifi (R-T601SW). Wifi varianta se zapojuje jako master, ostatní vypínače v okruhu jsou standardní R-T601S bez wifi. Bez svorky N, s LED adaptérem v balení.
Modulární systém ROON
Modul schodišťového dotykového vypínače je jednou z funkcí modulárního systému ROON. V rámečku ho můžete kombinovat s libovolnými dalšími moduly — další vypínač pro jiný okruh, žaluziový vypínač, zásuvka, USB nabíječka, RJ45. Více než 80 funkcí v jedné stavebnici.
Technické parametry
Elektrické parametry
- Max. náběhový proud (inrush)
- max 30 A po dobu 50 ms
- Provozní napětí
- 230 V AC, 50/60 Hz
- Max. zátěž odporová
- 10 A / 800 W (odporová)
- Minimální zátěž
- min 3 W (pod 3 W použijte LED adaptér)
- Max. zátěž LED
- max 150 W LED
- Celkový max. spínaný proud
- 10 A
- Vlastní spotřeba
- < 0,05 W
- Vyžadovaný vodič N
- Ne — dvouvodičové zapojení (bez N)
Rozměry produktu
- Rozměry modulu
- 47 × 47 mm
- Hloubka modulu v krabici
- 25 mm
Provozní podmínky
- Provozní teplota
- -10 až +50 °C
- Provozní vlhkost
- ≤ 80 % bez kondenzace
- Krytí IP
- IP20
Spínání a funkce
- Řazení
- č.6 / č.7 (přepínač / křížový přepínač)
- Životnost spínacího relé
- 100 000 cyklů
- Maximální počet míst ovládání
- 4
- Reakční doba
- < 50 ms
- Krátký dotyk (akce)
- Zapnout / vypnout
- Podsvícení
- Orientační modré ve vypnutém stavu, jasně modré v zapnutém stavu
Konstrukce a instalace
- Dotyková technologie
- Kapacitní dotykový senzor
- Vhodné instalační krabice
- KU68, KP68, KPR68
- Norma
- EN 60669-1, EN 60669-2-1
- Certifikace
- CE, RoHS, REACH
- Kompatibilita s rámečky
- Skleněné a hliníkové rámečky ROON
Proč je max LED zátěž nižší než odporová?
LED zdroje mají v okamžiku zapnutí krátkou náběhovou špičku (inrush current), která může dosáhnout 30–80 A během prvních milisekund. To je způsobeno nabíjením elektrolytického kondenzátoru v napájecím driveru. Domovní jistič ji nevybavuje (krátké trvání), ale pro spínací relé ve vypínači je opakovaný inrush nad doporučenou hranicí příčinou degradace kontaktů — postupné opalování, ztráta životnosti, v krajním případě spečení kontaktů (vypínač zůstane natrvalo v sepnutém stavu).
Limit ve specifikaci je zvolený konzervativně, aby vypínač spolehlivě sloužil 100 000 spínacích cyklů i s běžnými LED zdroji (typicky inrush 20–30 A). Pro vyšší výkony, nekvalitní LED drivery bez PFC, nebo paralelní zapojení mnoha LED panelů doporučujeme:
- Použít kvalitní LED drivery s aktivním PFC — mají inrush pod 15 A
- Nebo zařadit odlehčovací (inrush-limiting) prvek mezi vypínač a zátěž
- Nebo rozdělit zátěž na více okruhů s vlastními vypínači
