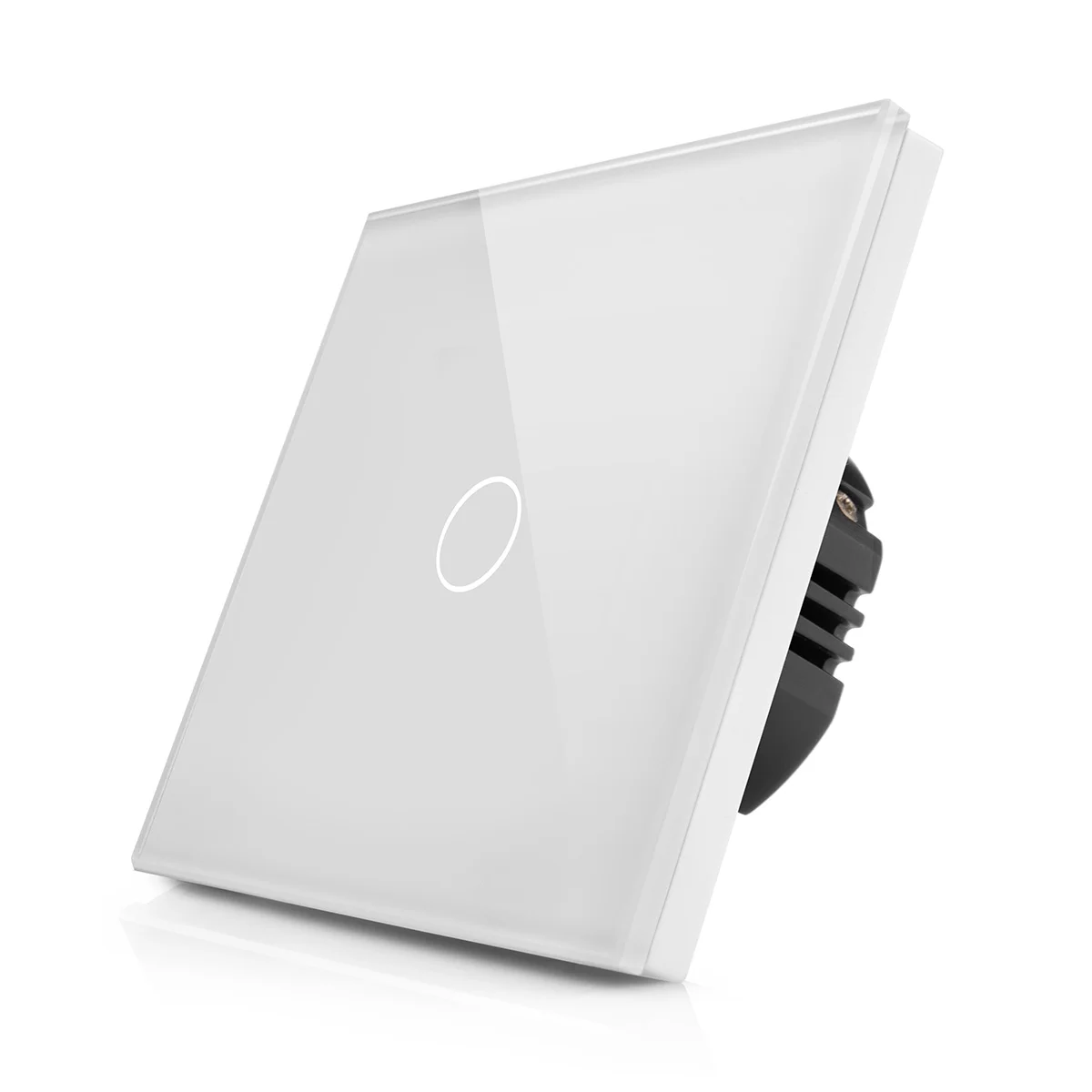

Skleněný dotykový vypínač R-S301-W
Láska na první dotek. Skutečná kvalita — bez kompromisů.
Dotykový triakový vypínač ve skle R-S301-W pro ovládání jednoho světla z jednoho místa — řazení č.1. Triakové spínání — bez problémů s inrush proudem, vhodné pro běžné LED zdroje.
Produkt je momentálně vyprodaný. Zadejte e-mail a jakmile jej naskladníme, obdržíte upozornění.
nad 3 000 Kč
na všechny produkty
skladem v ČR
bez udání důvodu
Popis produktu
Kompletní dotykový jednoduchý vypínač ROON (řazení č.1) pro ovládání jednoho světelného okruhu z jednoho místa — nejběžnější instalace v domácnostech, kancelářích i komerčních prostorech. Hotové řešení v jednom celku — modul + rámeček.
K dispozici ve skle (bílá, černá, šedá) i v hliníku (5 barevných kombinací).
Modulární systém ROON
Kompletní vypínač je hotové řešení z modulárního systému ROON. Pokud chcete vypínač zkombinovat v jednom rámečku s dalšími funkcemi (další vypínač, zásuvka, USB nabíječka, RJ45 atd.), použijte modulovou variantu a vlastní rámeček.
Technické parametry
Elektrické parametry
- Provozní napětí
- 230 V AC, 50/60 Hz
- Max. zátěž odporová
- 300 W (odporová)
- Minimální zátěž
- min 3 W
- Max. zátěž LED
- max 200 W LED (bez inrush problémů)
- Celkový max. spínaný proud
- 2 A
- Vlastní spotřeba
- < 0,05 W
- Vyžadovaný vodič N
- Ne — jednovodičové zapojení (bez N)
Rozměry produktu
- Rozměry panelu
- 86 × 86 mm
- Rozměry modulu
- 47 × 47 mm
- Hloubka modulu v krabici
- 25 mm
- Tloušťka rámečku
- 9 mm
- Osová rozteč krabic
- 71 mm (rozteč středů instalačních krabic)
Provozní podmínky
- Provozní teplota
- -10 až +50 °C
- Provozní vlhkost
- ≤ 80 % bez kondenzace
- Krytí IP
- IP20
Spínání a funkce
- Řazení
- č.1 (jednoduchý vypínač)
- Maximální počet míst ovládání
- 1
- Reakční doba
- < 50 ms
- Krátký dotyk (akce)
- Zapnout / vypnout
- Podsvícení
- Orientační modré ve vypnutém stavu, jasně modré v zapnutém stavu
Konstrukce a instalace
- Materiál
- Tvrzené sklo 4 mm
- Spínací prvek
- Triak (bez mechanických kontaktů)
- Dotyková technologie
- Kapacitní dotykový senzor
- Vhodné instalační krabice
- KU68, KP68, KPR68
- Norma
- EN 60669-1, EN 60669-2-1
- Certifikace
- CE, RoHS, REACH
- Kompatibilita s rámečky
- Skleněné rámečky ROON
Proč je max LED zátěž nižší než odporová?
LED zdroje mají v okamžiku zapnutí krátkou náběhovou špičku (inrush current), která může dosáhnout 30–80 A během prvních milisekund. To je způsobeno nabíjením elektrolytického kondenzátoru v napájecím driveru. Domovní jistič ji nevybavuje (krátké trvání), ale pro spínací relé ve vypínači je opakovaný inrush nad doporučenou hranicí příčinou degradace kontaktů — postupné opalování, ztráta životnosti, v krajním případě spečení kontaktů (vypínač zůstane natrvalo v sepnutém stavu).
Limit ve specifikaci je zvolený konzervativně, aby vypínač spolehlivě sloužil 100 000 spínacích cyklů i s běžnými LED zdroji (typicky inrush 20–30 A). Pro vyšší výkony, nekvalitní LED drivery bez PFC, nebo paralelní zapojení mnoha LED panelů doporučujeme:
- Použít kvalitní LED drivery s aktivním PFC — mají inrush pod 15 A
- Nebo zařadit odlehčovací (inrush-limiting) prvek mezi vypínač a zátěž
- Nebo rozdělit zátěž na více okruhů s vlastními vypínači
Mohlo by vás zajímat
Dotykový vypínač z broušeného hliníku s wifi R-T601-wifi-ALU-SB

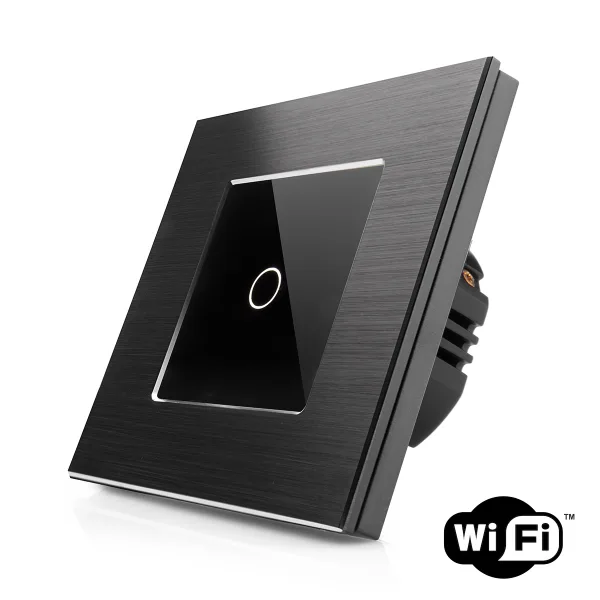

Dotykový vypínač z broušeného hliníku s wifi R-T601-wifi-ALU-BB
