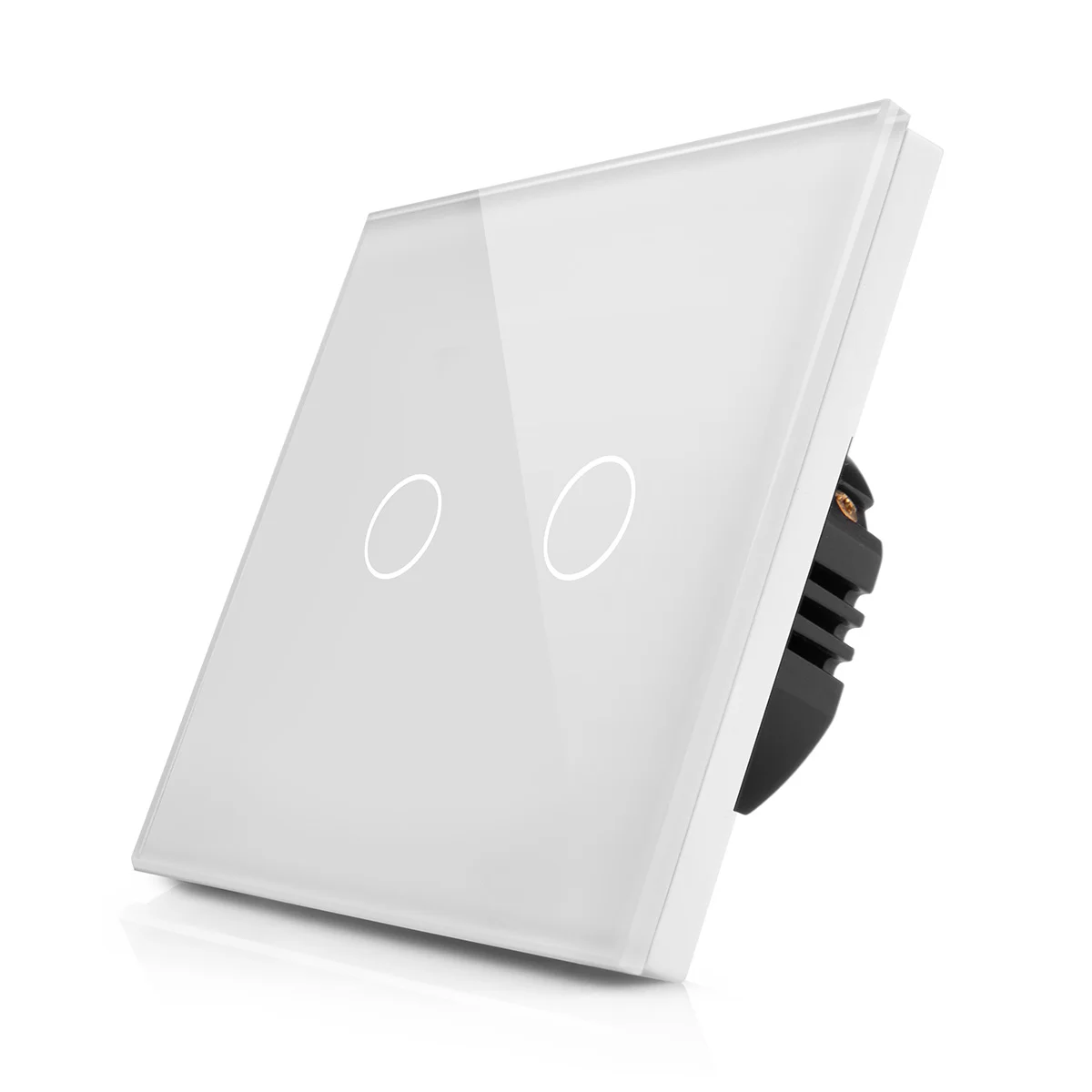

Skleněný dotykový dvojitý schodišťový vypínač R-T602S-W
Moderní bydlení na dotek. Skutečná kvalita — bez kompromisů.
Dotykový dvojitý schodišťový vypínač ve skle R-T602S-W pro nezávislé ovládání dvou světel ze 2+ míst — řazení č.6+6, č.7+7.
Produkt je momentálně vyprodaný. Zadejte e-mail a jakmile jej naskladníme, obdržíte upozornění.
nad 3 000 Kč
na všechny produkty
skladem v ČR
bez udání důvodu
Popis produktu
Kompletní dotykový dvojitý schodišťový vypínač ROON (řazení č.6+6/7+7) pro ovládání dvou světelných okruhů ze 2 a více míst. Hotové řešení v jednom celku — modul + rámeček.
K dispozici ve skle (bílá, černá, šedá) i v hliníku (5 barevných kombinací).
Modulární systém ROON
Kompletní vypínač je hotové řešení z modulárního systému ROON. Pokud chcete vypínač zkombinovat v jednom rámečku s dalšími funkcemi, použijte modulovou variantu a vlastní rámeček.
Technické parametry
Elektrické parametry
- Max. náběhový proud (inrush)
- max 30 A po dobu 50 ms
- Provozní napětí
- 230 V AC, 50/60 Hz
- Max. zátěž odporová
- 10 A / 800 W na okruh
- Minimální zátěž
- min 3 W (pod 3 W použijte LED adaptér)
- Max. zátěž LED
- max 150 W LED na okruh
- Celkový max. spínaný proud
- 10 A
- Vlastní spotřeba
- < 0,05 W
- Vyžadovaný vodič N
- Ne — dvouvodičové zapojení (bez N)
Rozměry produktu
- Rozměry panelu
- 86 × 86 mm
- Rozměry modulu
- 47 × 47 mm
- Hloubka modulu v krabici
- 25 mm
- Tloušťka rámečku
- 9 mm
- Osová rozteč krabic
- 71 mm (rozteč středů instalačních krabic)
Provozní podmínky
- Provozní teplota
- -10 až +50 °C
- Provozní vlhkost
- ≤ 80 % bez kondenzace
- Krytí IP
- IP20
Spínání a funkce
- Řazení
- č.6+6 / č.7+7
- Životnost spínacího relé
- 100 000 cyklů
- Maximální počet míst ovládání
- 4 na okruh
- Reakční doba
- < 50 ms
- Počet výstupů
- 2 (nezávislé)
- Krátký dotyk (akce)
- Zapnout / vypnout
- Podsvícení
- Orientační modré ve vypnutém stavu, jasně modré v zapnutém stavu
Konstrukce a instalace
- Materiál
- Tvrzené sklo 4 mm
- Spínací prvek
- Mikrorelé (kontaktní)
- Dotyková technologie
- Kapacitní dotykový senzor
- Vhodné instalační krabice
- KU68, KP68, KPR68
- Norma
- EN 60669-1, EN 60669-2-1
- Certifikace
- CE, RoHS, REACH
- Kompatibilita s rámečky
- Skleněné a hliníkové rámečky ROON
Proč je max LED zátěž nižší než odporová?
LED zdroje mají v okamžiku zapnutí krátkou náběhovou špičku (inrush current), která může dosáhnout 30–80 A během prvních milisekund. To je způsobeno nabíjením elektrolytického kondenzátoru v napájecím driveru. Domovní jistič ji nevybavuje (krátké trvání), ale pro spínací relé ve vypínači je opakovaný inrush nad doporučenou hranicí příčinou degradace kontaktů — postupné opalování, ztráta životnosti, v krajním případě spečení kontaktů (vypínač zůstane natrvalo v sepnutém stavu).
Limit ve specifikaci je zvolený konzervativně, aby vypínač spolehlivě sloužil 100 000 spínacích cyklů i s běžnými LED zdroji (typicky inrush 20–30 A). Pro vyšší výkony, nekvalitní LED drivery bez PFC, nebo paralelní zapojení mnoha LED panelů doporučujeme:
- Použít kvalitní LED drivery s aktivním PFC — mají inrush pod 15 A
- Nebo zařadit odlehčovací (inrush-limiting) prvek mezi vypínač a zátěž
- Nebo rozdělit zátěž na více okruhů s vlastními vypínači
Časté dotazy k produktu
Ano. Dotykový vypínač R-T602S-W je navržený pro zapojení bez nulového vodiče — využívá pouze fázi procházející svítidlem. To je velká výhoda při výměně za starý mechanický vypínač, kde nulák v krabici obvykle není.
Jediná podmínka je minimální zátěž 3 W. U moderních úsporných LED svítidel s nižším příkonem se může objevit slabé blikání nebo nespolehlivé spínání — to vyřeší drobný LED adaptér (kondenzátor) zapojený paralelně ke svítidlu. U vypínačů se svorkou N (provedení „IH") ani u stmívačů se adaptér neřeší.
Ano. Dotykový vypínač R-T602S-W má modré orientační podsvícení, které svítí trvale i ve vypnutém stavu — díky tomu jej snadno najdete i potmě. Po sepnutí se podsvícení rozsvítí jasně modře. Vlastní spotřeba podsvícení je zanedbatelná (pod 0,05 W), takže na účtu za elektřinu se neprojeví.
Livolo je kvalitní, ale je to jiný systém i jiný rozměr. U R-T602S-W a celé řady ROON jsou tři zásadní rozdíly:
- Rozměr a krytí. ROON má panel 86 × 86 mm, Livolo jen 80 × 80 mm. Důležitější je nosný plastový rámeček pod sklem: u ROON měří cca 85 × 85 mm a kopíruje téměř celé sklo, takže panel dosedne ke stěně bez mezery a překryje i drobné nedokonalosti obkladu nebo límec krabice. Nosič Livolo má jen 74 × 74 mm — kolem skla vzniká mezera, kde se drží nečistoty, a menší krycí plocha nedokonalý podklad nezakryje.
- Materiál. ROON nabízí sklo i broušený hliník kombinovaný se sklem; Livolo je pouze sklo.
- Montáž. Vícenásobný rámeček ROON má jednu spojitou montážní masku z profilovaného plechu — montáž je rychlá a přesná. Livolo používá samostatnou masku pro každý strojek, které je nutné přesně sesadit; tenčí plech se při utažení prohýbá a vypínač pak nemusí spolehlivě reagovat na dotyk.
Většina levných dotykových vypínačů z tržišť není součástí systému — nabízejí jen jednoduchý vypínač č.1. Chybí jim schodišťové varianty pro ovládání z více míst, impulsní i SELV tlačítka, modulární kombinování vypínačů a zásuvek do vícenásobných rámečků, technická podpora i jistota, že stejný výrobek seženete i za pár let.
Dotykový vypínač R-T602S-W je naopak součástí uceleného systému ROON, který drží stabilitu už 17 let. Elektroinstalace se nepořizuje na rok nebo dva — od domovních rozvodů se čeká spolehlivost, možnost opravy a rozšíření na deset let a víc. V tom je zásadní rozdíl, který levná izolovaná koupě nenabídne.
